Régler et dépanner votre machine

Votre machine CNC arrive avec ses propres réglages d'usine, et ils ne sont pas toujours ceux que Podiamill attend. Ce guide couvre les deux réglages de mise en service, à faire une fois, puis les messages que vous pouvez rencontrer et ce qu'il faut faire dans chaque cas.

Si la machine ne se comporte pas comme attendu

Le Home : la machine va toucher ses capteurs de fin de course pour savoir où elle se trouve. Podiamill suppose deux choses de votre machine :

• elle fait son Home au coin avant gauche ;
• elle se déplace dans le bon sens : X+ vers la droite, Y+ vers le fond, Z+ vers le haut.

Beaucoup de machines sortent d'usine réglées autrement : elles font leur Home au coin opposé, ou un axe se déplace à l'envers. Ce n'est pas une panne, mais deux réglages de GRBL, le programme de la carte électronique de la machine, à faire une fois à la mise en service.

Si l'un de ces deux points ne correspond pas à votre machine, contactez-nous. Nous vous guiderons par téléphone à l'aide de l'écran de dépannage ci-dessous. Nous ne l'automatisons pas volontairement : un réglage décidé par le logiciel pourrait envoyer une machine atypique buter au bout de sa course.

L'écran de dépannage

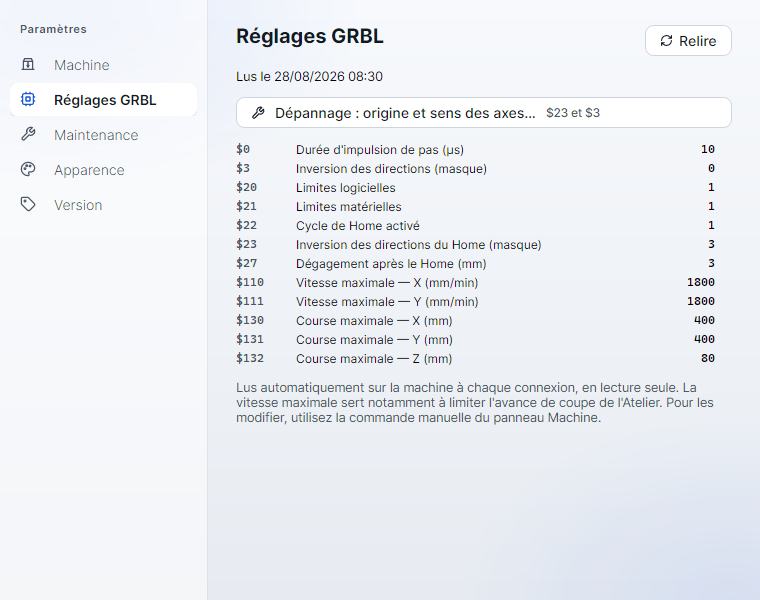

Il s'ouvre depuis Paramètres → Réglages GRBL → « Dépannage : origine et sens des axes… ».

Le bouton se trouve juste sous la date de lecture des réglages.

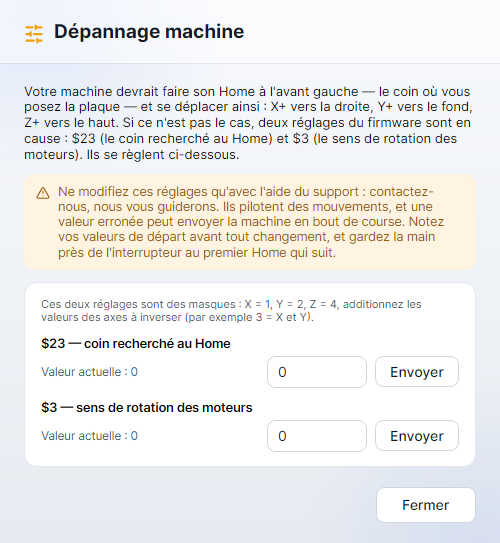

Il donne accès aux deux réglages concernés, avec leur valeur actuelle :

Vous nous lisez les valeurs affichées, nous vous indiquons ce qu'il faut essayer, et vous cliquez sur « Envoyer ».

• $23 — coin recherché au Home : de quel côté la machine part chercher ses capteurs.
• $3 — sens de rotation des moteurs : dans quel sens chaque axe se déplace.

Les deux sont des masques (X = 1, Y = 2, Z = 4) : additionnez les valeurs des axes à inverser. Par exemple, 3 désigne X et Y ensemble.

Cet écran ne déclenche aucun mouvement : il se contente de lire et d'écrire des réglages. C'est le Home que vous relancerez ensuite qui montrera le résultat.

Attention : n'utilisez cet écran qu'accompagné. Ces réglages pilotent des mouvements : une valeur erronée peut envoyer la machine buter au bout de sa course. Notez vos valeurs de départ avant de changer quoi que ce soit — elles sont affichées à côté de chaque champ — et gardez la main près de l'interrupteur au premier Home qui suit.

Où poser votre origine

Podiamill ne découpe pas depuis le point du Home, mais depuis l'origine : le coin avant gauche de la plaque, d'où partent toutes les découpes, vers la droite et vers le fond.

Vérifiez qu'il reste assez de course, à droite et au fond de l'origine, pour toute la planche. Une origine posée trop près du bord opposé fait sortir la découpe de la table en cours de route.

Les messages que vous pouvez rencontrer

Cliquez sur le message ou la situation qui vous concerne :

• « Découpe interrompue : … Machine réinitialisée, broche coupée »
• « La machine n'a pas répondu … Elle a été réinitialisée »
• « Ce déplacement sortirait de la course de la machine »
• « Lame réglée trop haut »
• Le bouton « Lancer la découpe » est grisé
• Une alarme apparaît, ou la machine refuse de bouger
• « Arrêt immédiat pendant le réglage de la lame »
• Le Home n'aboutit pas

« Découpe interrompue : … Machine réinitialisée, broche coupée »

Un problème est survenu en cours de découpe et Podiamill a arrêté la machine de lui-même, broche comprise. Le message précise la cause.

La machine ayant été réinitialisée, elle ne sait plus où elle se trouve : cliquez sur Home, puis sur Aller à l'origine, avant de relancer. Ne relancez jamais une découpe interrompue sans cela. Vous découpiez une chute sur une origine temporaire ? Après le Home, cliquez sur Aller à l'origine temporaire : Podiamill l'a gardée.

« La machine n'a pas répondu … Elle a été réinitialisée »

Une commande n'a reçu aucune réponse dans le délai imparti. Podiamill a réinitialisé la machine lui-même pour repartir d'un état sain : sans cela, la réponse en retard aurait pu être prise pour celle de la commande suivante, et l'application aurait cru un mouvement terminé alors qu'il ne l'était pas.

Cliquez sur Home, puis reprenez votre travail. Si cela se reproduit souvent, suspectez le câble USB, un hub, ou une source de parasites près de la machine.

« Ce déplacement sortirait de la course de la machine »

Ce message vient de la machine elle-même. Vous avez demandé un déplacement manuel — avec les flèches de déplacement, ou dans l'assistant de pose du martyr — qui l'emmènerait au-delà de sa course : elle l'a refusé et n'a pas bougé. Réduisez le pas, la distance parcourue à chaque clic sur une flèche, ou éloignez d'abord la lame du bord, puis recommencez.

S'il apparaît alors que la lame est encore loin des bords, la course que la machine croit avoir est sans doute fausse : contactez-nous, nous la corrigerons avec vous.

« Lame réglée trop haut »

La lame a été réglée trop près du haut de sa course : la remontée de sécurité entre deux pièces sortirait par le haut. Cliquez sur « Régler lame » : sans plaque, descendez la lame jusqu'à toucher la planche martyre.

Le bouton « Lancer la découpe » est grisé

Le message affiché en dessous indique ce qui manque : une planche composée, la machine connectée, le Home, la lame réglée ou l'origine — ou simplement une machine encore en mouvement. Suivez la liste Préparer la découpe de haut en bas : l'étape à faire y est mise en évidence. C'est le garde-fou qui garantit qu'une découpe ne part jamais d'un repère inconnu.

Une alarme apparaît, ou la machine refuse de bouger

Une alarme bloque tout mouvement. C'est normal après une coupure d'alimentation, le contact d'un capteur de fin de course, un arrêt d'urgence ou un Arrêt immédiat.

Cliquez sur Home : il lève l'alarme et fait retrouver sa position à la machine.

« Arrêt immédiat pendant le réglage de la lame »

Vous avez utilisé le bouton Arrêt immédiat de l'assistant de réglage de la lame. La machine s'est arrêtée net et a perdu son repère : refaites un Home avant tout autre mouvement.

Le Home n'aboutit pas

La machine cherche ses capteurs de fin de course et ne les trouve pas : elle finit par forcer au bout de sa course, ou par déclarer une alarme. Si elle force, appuyez sur son arrêt d'urgence.

D'abord : la machine est-elle allumée ? Sa carte, alimentée par le câble USB, répond même interrupteur coupé ; le Home part alors sans que rien ne bouge, puis échoue, et la carte Machine affiche « La machine n'a pas trouvé ses capteurs de fin de course. Est-elle allumée (interrupteur) ? ». Allumez-la et relancez le Home.

Si elle l'était, c'est presque toujours l'un de ces trois points : les capteurs ne sont pas câblés, ils sont câblés à l'envers, ou la machine les cherche du mauvais côté (réglage $23, voir l'écran de dépannage plus haut). Contactez-nous : c'est précisément le type de problème qui se règle par téléphone.

Si rien de tout cela ne correspond

Cliquez sur Aide (en haut à droite), puis Exporter un rapport de diagnostic…, et envoyez-nous le fichier avec votre message. Il contient le journal des échanges avec la machine et ses réglages : il dit presque toujours ce qui s'est passé, et ne contient aucune donnée de vos patients.
