Installation
L'origine et le réglage de la lame
4 min de lecture
Deux réglages terminent l'installation de votre machine CNC : l'origine, qui dit à la machine où se trouve votre plaque, et le réglage de la lame, qui lui dit jusqu'où descendre. Faites-les après la pose de la planche martyre.
Home et origine : deux repères différents
| Le Home | L'origine | |
|---|---|---|
| Ce que c'est | La machine va toucher ses capteurs de fin de course pour savoir où elle se trouve. | Le coin avant gauche de la plaque, d'où partent toutes les découpes : il dit où se trouve la plaque. |
| Quand | Après chaque allumage, arrêt ou alarme. | Une fois, tant que vos plaques se posent au même endroit. |
| Le bouton | « Home » | « Aller à l'origine », ou « Définir l'origine ici » pour une plaque posée ailleurs |
Le Home vient toujours en premier : sans lui, la machine ne saurait pas retrouver l'origine enregistrée. Chaque jour, la même suite : Connecter, Home, Aller à l'origine.
L'origine
Le coin avant gauche de la planche martyre est devenu votre origine permanente à la pose du martyr : posez-y vos plaques, il n'y a rien à régler. Après le Home, « Aller à l'origine » y ramène la lame.
Pour une plaque posée ailleurs :
- Avec les flèches de Déplacer la machine, dans la carte Machine, amenez la lame juste au-dessus du coin avant gauche de la plaque. Le pas est la distance parcourue par la machine à chaque clic : commencez par un grand pas, puis réduisez-le en approchant.
- Cliquez sur « Définir l'origine ici ».
- Choisissez « Origine temporaire » pour une chute posée ailleurs, ou « Remplacer l'origine permanente » si vos plaques changent de place pour de bon.
L'origine temporaire
Elle sert pour une chute posée ailleurs que dans le coin du martyr. Vous y découpez autant de fois que vous voulez, et l'origine permanente reste enregistrée. Podiamill garde l'origine temporaire jusqu'à sa fermeture, même après une déconnexion ou un « Arrêt immédiat » ; elle n'est jamais enregistrée pour le lancement suivant.
Tant qu'elle existe, l'étape Origine offre deux boutons :
- « Aller à l'origine temporaire » ramène la lame au coin de la chute, d'où partiront les découpes ;
- « Aller à l'origine permanente » ramène la lame au coin du martyr, d'où partiront les découpes.
L'étape dit toujours laquelle est l'origine active : vérifiez-la avant de lancer une découpe, la question « Plaques en place ? » vous la rappelle aussi. Après une alarme ou un « Arrêt immédiat », faites le Home, puis choisissez l'origine de la plaque en place.
La croix à côté de « Aller à l'origine temporaire » la supprime, après confirmation. Si c'était l'origine active, allez à l'origine permanente, ou définissez une nouvelle origine temporaire, avant la prochaine découpe.
Le réglage de la lame
Sans plaque, vous descendez la lame jusqu'à toucher la planche martyre : la découpe descendra exactement jusque-là, et traversera donc toute la plaque. Si une plaque de Regilux ou de Pédiliège couvre le martyr, réglez la lame sur cette couche. En résine, la découpe descend 1 mm plus bas, dans cette couche, sans rien régler de plus.
Réglez la lame à l'installation, puis après chaque changement de lame ou de martyr.
- Retirez toute plaque de la machine.

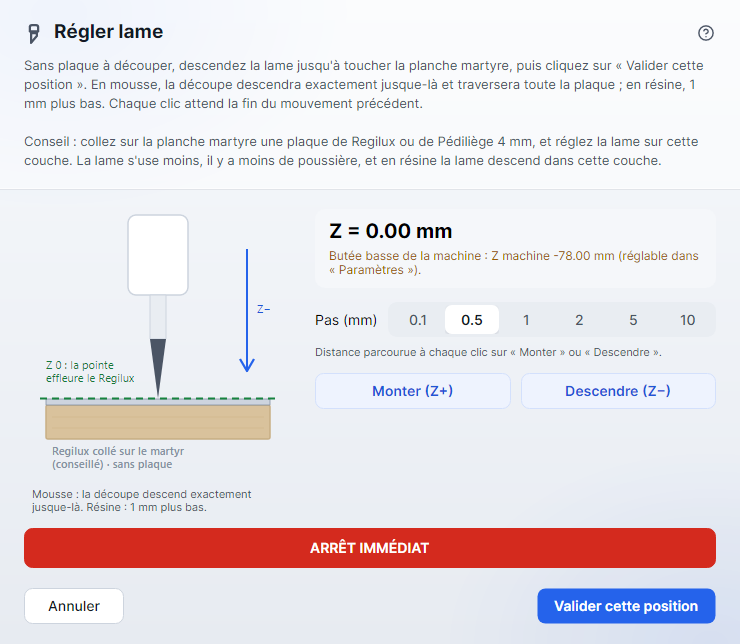

- Dans la liste Préparer la découpe, cliquez sur « Régler lame » : un assistant s'ouvre.
- Choisissez un pas, puis descendez la lame avec Descendre (Z−) jusqu'au contact du martyr, ou de sa couche de Regilux ou de Pédiliège. Finissez au plus petit pas.
- Cliquez sur Valider cette position.
Vérifier le réglage de la lame
Avant de coller la plaque, cliquez sur « Vérifier lame ». La machine descend la lame jusqu'à son réglage, au-dessus de l'origine. La pointe doit effleurer le martyr, ou sa couche.
Si elle reste au-dessus, ou s'enfonce dans le martyr, répondez Non, régler la lame : l'assistant de réglage s'ouvre, la lame là où elle est.
Et après
Votre machine est installée. Passez au parcours Découpe : votre première découpe.
