Connecter votre machine CNC

Podiamill pilote votre machine CNC par un câble USB. Ce tutoriel la connecte, lui fait faire son premier Home, et dit quoi faire en cas d'alarme.

Avant la première mise sous tension

La machine porte une lame qui tourne, sur un portique qui se déplace seul : elle peut couper ou pincer une main, et projeter des éclats. Avant de l'allumer :

• Repérez son arrêt d'urgence, le bouton de la machine ou de son boîtier de commande, et gardez-le à portée de main. Il coupe la machine sans passer par l'ordinateur. Si votre machine n'en a pas, posez un arrêt d'urgence sur son alimentation.
• Le bouton rouge « Arrêt immédiat » de Podiamill arrête lui aussi la machine, mais en passant par l'ordinateur et le câble USB. Il ne remplace pas l'arrêt d'urgence.
• Portez des lunettes de protection pendant toute découpe.
• Gardez les mains hors de la machine dès qu'elle bouge, et personne d'autre à sa portée, patients et enfants compris. Ne laissez jamais une découpe sans surveillance.

Connecter la machine

1. Branchez le câble USB entre la machine et l'ordinateur, puis allumez la machine.
2. Dans Podiamill, passez à l'étape Découper, en haut de l'écran.

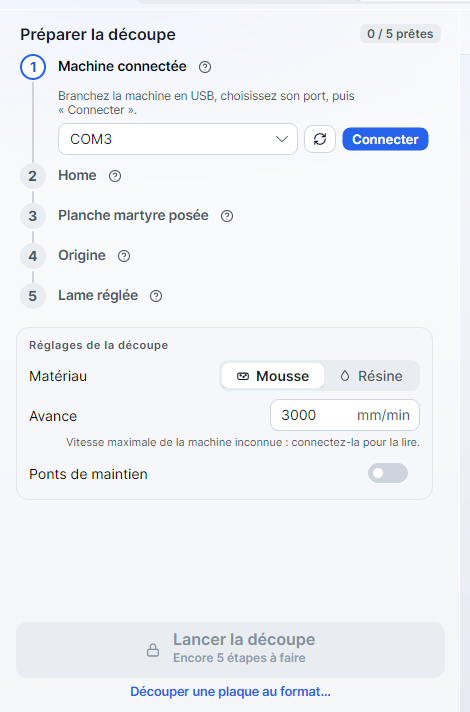

3. Dans la liste Préparer la découpe, choisissez le port de la machine, puis cliquez sur Connecter.

Sous Windows, la machine apparaît sous un nom comme COM3 ou COM4.

Si aucun port n'apparaît :

1. débranchez puis rebranchez le câble, et actualisez la liste avec le bouton à côté ;
2. vérifiez que la machine est sous tension ;
3. installez le pilote USB de sa carte électronique, souvent CH340 ou FTDI.

À la connexion, Podiamill lit les réglages de la machine : il ne vous propose jamais une vitesse de découpe qu'elle n'accepte pas.

Faire le Home

Le Home : la machine va toucher ses capteurs de fin de course pour savoir où elle se trouve. Il est à faire après chaque allumage, arrêt ou alarme. Tant qu'il n'est pas fait, la machine refuse tout mouvement, et la carte Machine s'affiche en rouge.

1. Vérifiez que la machine est allumée (son interrupteur).
2. Cliquez sur Home.

La machine part vers ses capteurs de fin de course, puis s'arrête. Elle sait désormais où elle se trouve.

Si rien ne bouge et que Podiamill vous demande si la machine est allumée : le câble USB suffit à faire répondre sa carte électronique, même interrupteur coupé. Allumez-la, puis refaites le Home.

Vous éteignez la machine en cours de séance ? Refaites le Home en la rallumant. Câble USB branché, Podiamill ne peut pas savoir que ses moteurs ont été coupés, et pendant ce temps ils ont pu bouger.

Le Home ne dit pas où se trouve votre plaque : c'est le rôle de l'origine, le coin de la plaque d'où partent les découpes. Le tutoriel L'origine et le réglage de la lame compare les deux.

Si une alarme apparaît

Une alarme bloque tout mouvement. Elle suit une coupure d'alimentation, un arrêt d'urgence, un Arrêt immédiat, un Stop ou le contact d'un capteur de fin de course : la machine ne sait plus où elle se trouve. Cliquez sur Home : il lève l'alarme.

Si le câble se débranche pendant une découpe

Podiamill interrompt la découpe et vous le signale. Mais sans câble, plus rien ne parvient à la machine : elle peut finir les mouvements déjà reçus, puis rester broche en marche.

1. Arrêtez-la avec son arrêt d'urgence.
2. Rebranchez le câble, puis cliquez sur Connecter.
3. Faites le Home, puis Aller à l'origine, et relancez la découpe.

Ne relancez jamais une découpe interrompue sans refaire le Home : la lame repartirait d'un point faux.

Et après

Posez la planche martyre, une seule fois, avant toute découpe.
