Installer la planche martyre

La planche martyre est le panneau collé une fois pour toutes sur la table de la machine, sous vos plaques : la lame l'effleure à chaque découpe. Bien placée, elle couvre toute la surface que la machine peut atteindre. Podiamill vous guide pour la poser, sans mesure ni calcul. Comptez un quart d'heure.

Ce qu'il vous faut

• la planche martyre : un panneau de MDF (« médium ») de 16 à 30 mm d'épaisseur, découpé aux dimensions de votre machine (voir Machine CNC et accessoires). Pas de vrai bois ni de contreplaqué : le martyr doit être le plus plan possible ;
• un crayon ;
• de la colle contact en spray ou de l'adhésif double face ;
• conseillé : une plaque de Regilux ou de Pédiliège de 4 mm, à coller sur le martyr ;
• la machine connectée (voir Connecter votre machine CNC), la table dégagée.

Le principe

La machine se rend seule aux quatre coins du martyr, dans l'ordre. Vous faites glisser le martyr sous la lame jusqu'à ce que ses coins tombent au bon endroit, puis vous le collez. La broche ne tourne jamais pendant l'opération.

1. Ouvrir l'assistant

1. À l'étape Découper, connectez la machine, puis faites le Home : la machine va toucher ses capteurs de fin de course pour savoir où elle se trouve.
2. Dans la liste Préparer la découpe, à l'étape Planche martyre posée, cliquez sur Poser la planche martyre. Tant que cette étape n'est pas faite, aucune découpe ne part.
3. Vérifiez les dimensions de votre planche martyre. Elles sont préremplies avec celles de la zone de travail de la machine : si votre martyr est plus petit, indiquez les siennes.
4. Cliquez sur Commencer.

La lame remonte, puis la machine rejoint le coin avant gauche de sa zone de travail, en ralentissant à l'approche du bord.

Votre martyr est déjà posé et collé ? Cliquez plutôt sur Elle est déjà posée, puis confirmez : l'étape est faite sans passer par l'assistant.

L'assistant refuse de démarrer ? S'il indique que la machine ne connaît pas les limites de sa course, rien ne l'arrêterait au bout : contactez-nous, nous réglerons cela avec vous par téléphone.

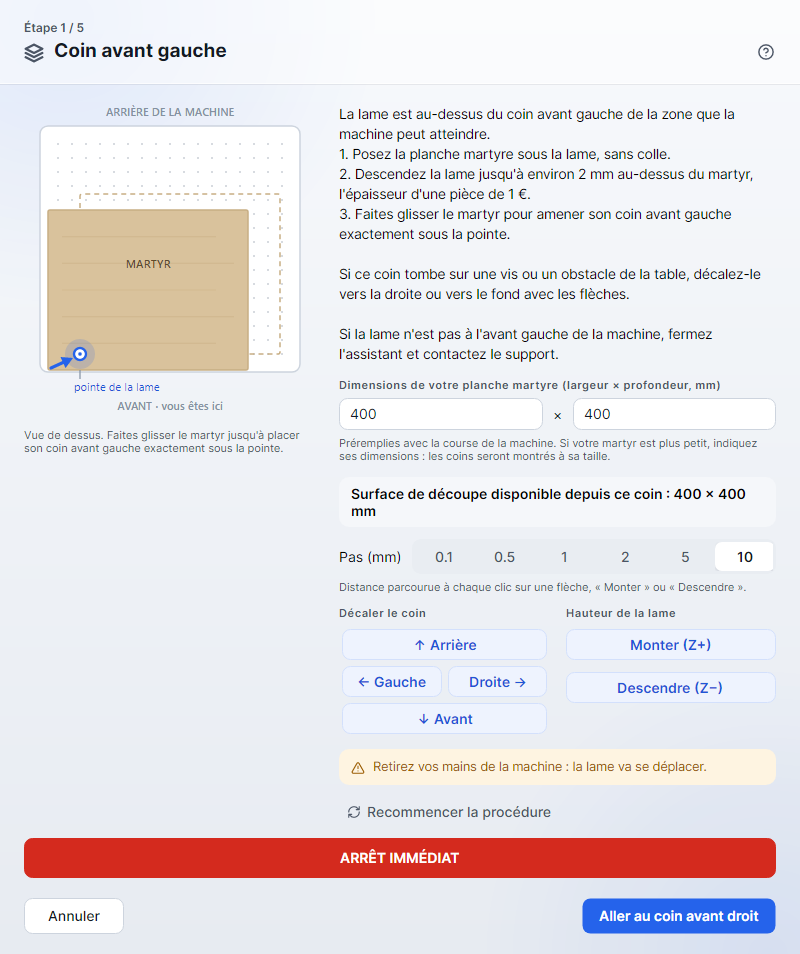

2. Placer le coin avant gauche

1. Posez la planche martyre sous la lame, sans colle.
2. Avec Descendre (Z−), amenez la lame à environ 2 mm au-dessus du martyr, l'épaisseur d'une pièce de 1 €. Le pas est la distance parcourue par la lame à chaque clic : commencez par un grand pas, puis réduisez-le en approchant.
3. Faites glisser le martyr pour amener son coin avant gauche exactement sous la pointe.

Sur certaines machines, dont la Genmitsu 4040-PRO, ce coin tombe au-dessus des vis qui fixent la table. Décalez-le alors vers la droite ou vers le fond avec les flèches Décaler le coin, juste assez pour que le martyr repose à plat. L'assistant affiche en direct la surface de découpe disponible depuis ce coin ; si votre martyr dépasse ce que la machine peut atteindre depuis là, il vous le dit.

Retirez vos mains de la machine, puis cliquez sur Aller au coin avant droit. Avant de partir, l'assistant vous demande de marquer au crayon la position du coin, juste sous la pointe : faites un petit trait, puis cliquez sur C'est marqué. Il vous le demandera à chaque coin.

3. Aligner le bord avant

La lame remonte, rejoint le coin avant droit de votre martyr, puis redescend à la même hauteur.

Sans déplacer le coin avant gauche, faites pivoter le martyr jusqu'à ce que son bord avant passe exactement sous la pointe.

Si le coin tombe loin du martyr, ses dimensions ou le premier coin ont été mal saisis : reprenez vos mesures, cliquez sur Recommencer la procédure, corrigez les dimensions et recommencez.

4. Vérifier les coins arrière

La machine se rend ensuite au coin arrière droit, puis au coin arrière gauche. À chaque fois, vérifiez que la pointe tombe bien au-dessus du martyr.

Si elle tombe dans le vide, le martyr est trop petit ou n'est pas d'équerre : vous pourrez découper quand même, mais le bord de la plaque ne sera pas soutenu à cet endroit.

5. Coller le martyr

La lame remonte. Pour fixer le martyr sans le décaler :

1. tracez son contour au crayon sur la table ;
2. retirez-le, puis encollez-le ou posez l'adhésif double face ;
3. reposez-le exactement dans le tracé et pressez.

Conseil : collez ensuite sur le martyr, de la même façon, une plaque de Regilux ou de Pédiliège de 4 mm. La lame s'use moins, il y a moins de poussière, et en résine la lame descend dans cette couche plutôt que dans le martyr.

L'origine est le coin de la plaque d'où partent les découpes. Laissez cochée la case Utiliser le coin avant gauche du martyr comme origine, puis cliquez sur Terminer : vous poserez vos plaques dans ce coin.

Et après

• Réglez la lame : le martyr vient de changer la hauteur de la table. La suite est dans L'origine et le réglage de la lame.
• Refaites l'assistant à chaque remplacement du martyr, quand il est trop marqué. Une fois le martyr posé, l'étape quitte la liste ; le lien Reposer, sous le titre Préparer la découpe, rouvre l'assistant.
